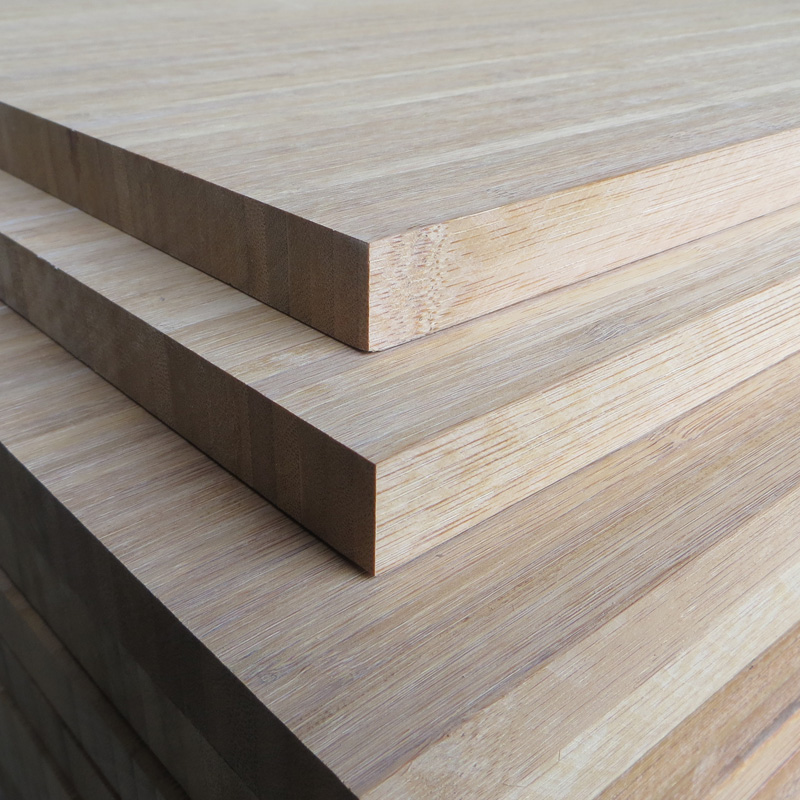

竹板材與木板材的區別，受竹材和木材本身材質不同的影響，因此竹板材在物理力學性能方面，有著許多木質板比不上的良好特性，如強度高，彈性和耐沖擊性能好等優點。竹板材是以竹材或竹材廢料為主要原料，經過物理化學處理和機械切削，加工成各種不同幾何形狀的結構單元，施膠后組成不同結構形式的板坯膠合而成的一類人造板材。它基本上消除了竹材的各向異性、材質不均和易干裂的缺點;可以做到抗蟲蛀、不易霉變和不易變形。

竹材強度大，剛度好，耐磨損，是一種良好的工程結構材料。早在遠古時代，人們用竹材造竹樓，作建筑腳手架、竹梯、水管等，均為原竹利用。到了現代人們開始用竹子制造竹編工藝品，如竹編果盤、竹花瓶、竹編動物造型等;竹子工藝品，如竹魚桿、禮品竹扇、鳥籠、竹手杖等;竹制日常用品，如竹筷、竹席、竹簽、竹家具等。其中竹筷和竹席已成為林產品出口創匯的重要組成部分。

我國對竹子的深度開發一一竹材人造板的研究開發，卻相對滯后。我國竹材人造板的開發始于70年代，發展于80年代。80年代初期，由于森林過度砍伐，水土流失嚴重，自然災害頻頻，森林資源的保護日益引起世界各國的重視。竹子作為一種一次栽種永續利用的代木材料，引起了人們的重視，投入了大量的人力物力研究開發，竹材人造板有了長足的發展。今天，竹材人造板已在建筑、包裝、車輛、室內裝飾、家具等領域廣泛地替代了木材和木材膠合板。
由于竹材本身是種材徑小、中空、壁薄的材料，這在很大程度上限制了竹材的使用，而竹材人造板的研發，使竹材成為了一種大幅面、強度高的平面或型面材料，使我國竹材資源進入了工業化利用的時代。
竹板材的主要生產過程為：構成單元的制備→構成單元的干燥→構成單元的施膠→組坯與熱壓→竹板材的加工。由于竹材的結構、形態、材性與木材之間的差異，部分工藝與設備還存在差別，以竹席膠合板的生產為例：
竹席膠合板生產工藝流程為：

竹席制備→干燥→涂膠→組坯→陳化→熱壓→鋸邊→檢驗→普通竹編膠合板。

可以看出在鋸邊以后的工序與一般板材的處理方法相同， 而熱壓之前各項工序的生產工藝則有著不同。

一、竹席制備(木材人造板無此工藝)
竹編膠合板的竹編有經緯席和簾吊席兩種。經緯席是用，1 一1.5毫米厚的竹片編織成的竹席。簾吊席是用竹材的內簧，以窗簾形式吊鋪成竹席。

二、竹席干燥：干燥方式可以自然干燥或網帶式干燥機干燥。
竹席適宜的含水率為 8—20%，過低易使板材產生脆性，樹脂流動性也變差，影響膠合質量，過高致使熱壓時間增加，須多次排氣，工藝不易掌握，板面顏色變黑，影響產品的物理力學性能與外觀質量。
三、涂膠：涂膠方法有手工涂膠和涂膠機涂膠兩種。 使用的膠種有酚醛膠和脲醛膠兩種。 實踐證明，使用酚醛膠比脲醛膠效果好，但成本較高。
四、陳化：為了使膠液能充分浸潤竹席，提高膠合質量，涂膠后應將竹席放置一段時間后再組坯或組坯后放置一段時間再熱壓。
五、組坯：生產竹編膠合板時組坯可以是奇數也可以是偶數層結構(木材膠合板只能為奇數結構)，經緯混合竹編膠合板需交錯組坯。
六、熱壓：熱壓時適宜的溫度、壓力、時間根據膠種與層數不同而異。脲醛膠的溫度是120一125℃，酚醛膠的溫度是130一140℃，兩者的壓力都是 2.5 一4MPa，時間隨層數的增加而加長，酚醛膠的時間要長些。
目前竹席竹簾膠合板是我國竹材人造板中發展快的一個品種，主要用作建筑模板，少量脈醛膠制的竹膠板用作包裝箱板。傳統的木模板施工表面質量差，拼裝費工費時，施工周期長；70 年代起推廣的鋼模幅面小，拼縫多，重量大，脫模難，表面粗糙，且易生銹、變形；80 年代起使用的木膠合板模板，則因需要大量的木材資源，且周轉次數少，成本高，不宜大量采用。而竹席竹簾膠合板因其強度高，韌性好；幅面寬，拼縫少；表面光滑，容易脫模；耐水，耐熱，不變形；周轉次數高等特點，已在建筑上大量推廣使用，替代木模、鋼模、和木膠合板作高層建筑、橋染、大壩、隧道的混凝土模板?，F在全國有幾十家生產企業，主要分布在湖南、湖北、江西、浙江、安徽等地。



木板材是以木材或木材廢料為主要原料，經過物理化學處理和機械切削，加工成各種不同形狀的結構單元，再經過組坯或鋪裝成不同結構形式的板坯膠合而成的板狀材料。木板材減緩了木材資源缺乏的壓力，是一條利用速生材、小徑材，提高木材利用率的好路子，并克服了木材的一些自身缺陷，實現了小材大用，劣材優用。
木材人造板主要包括木質膠合板、木質纖維板和木質刨花板三大類。 其生產工藝分別為：
膠合板： 原木→截斷→剝皮→蒸煮→旋切→干燥→涂膠→組坯→預壓→熱壓→截邊→砂光→檢驗→入庫
纖維板： 剩余物→削片→預熱蒸煮→熱磨→氣纖分離→干燥→施膠→鋪裝→預壓→熱壓→截邊→砂光→檢驗→入庫
刨花板： 剩余物→削片→刨片→干燥→篩選→施膠→鋪裝→預壓→熱壓→截邊→砂光→檢驗→入庫
木材人造板是現今市場上的主要人造板材，是制作家具，室內裝飾等的主要材料。

《桃花江手機官網首頁》
